项目专题 / 城市与系统
从脚下的路,到城市里的系统。
绿道怎样评价,共享单车怎样调度,一个街区又怎样在网上被认识?三个 Cornell 课程项目,让我从不同角度思考城市里的使用体验。
结合课程原作与项目短档案,回看团队项目的过程与后来的思考。
SYSEN 5400 / 17 MAY 2023
绿道:选方案之前,先看怎样评价。
《步行绿道优化系统》团队报告从利益相关方分析出发,把居民、访客、商户及公共服务等不同视角,转成目标、设计选择、指标和效用函数。要比较的,也包括空间类型、路径和植被等选择。
报告记录了 10,000 个候选架构的生成与检查,并用帕累托前沿和模糊帕累托分析等方法,寻找值得进一步讨论的方案。成本、满意度、访客数量等指标,一起影响对候选方案的判断。
这份原作也留下了值得继续追问的地方:当成本与表现的关系出乎预期时,报告回头讨论了表现指标本身;结论则指出,模拟问卷数据会明显影响评价,需要现场观察来改进。现在回看,我会把这些检查与候选结果一起读。
现在复核这份研究,我会先问:有没有别的方案,在成本与表现上都不差,而且至少一项更好?如果没有,它只是值得继续比较;还要追问表现指标代表谁的体验,模拟输入换一换,候选位置会不会变。帕累托前沿缩小了选择范围,最后的取舍仍要回到具体需求。
- 01
需求与目标
先识别不同参与者,再把他们的需要对应到设计目标。
- 02
生成与筛选
报告记录生成 10,000 个候选架构,检查重复与约束后再评价。
- 03
比较与复核

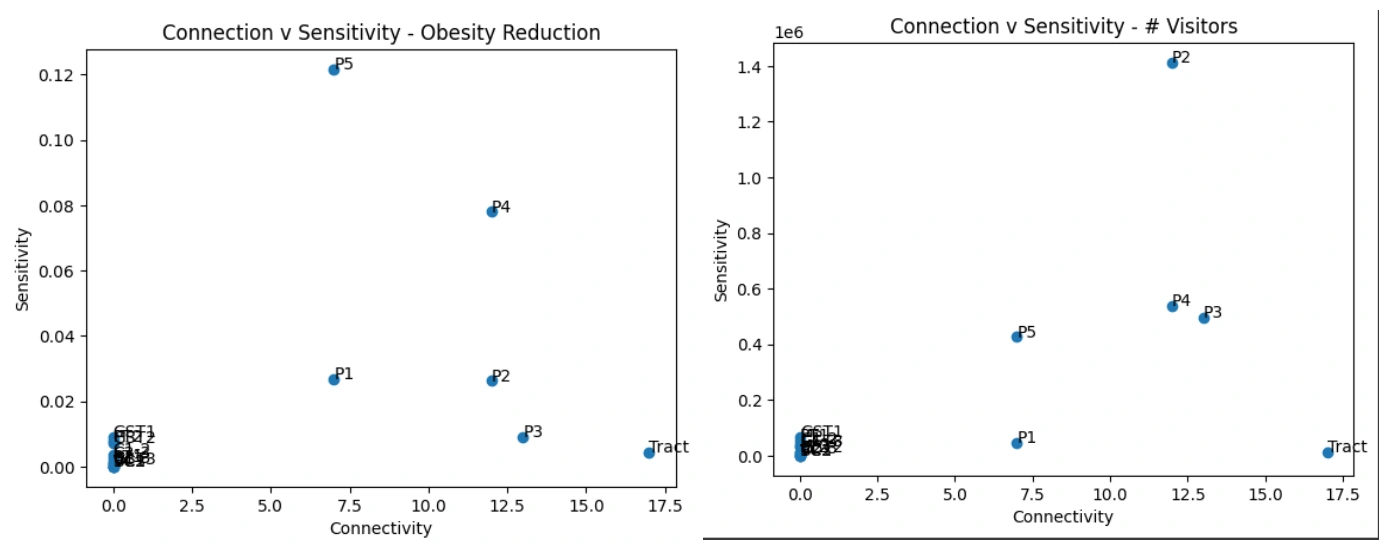

通过帕累托前沿等方法寻找候选方案,并检查结果对评价指标的依赖。
原作位置:§§2、3.2.3、3.5 与结论。 查看我的参与与复盘 ↗
ORIGINAL PLATES / CORNELL / 17 MAY 2023
把原作展开,看看分析怎样往前走。
从需要出发,生成候选,再检查比较结果。三张团队原图,把文字里的过程接得更具体。
FIG. 3.9 / 原报告第 34–35 页
把一万个候选,放进同一张图。
横轴是报告定义的表现指标,纵轴是模型成本。散点展示生成方案的分布,前沿线帮助缩小比较范围。读图时,也要一起检查指标怎样定义、输入从哪里来。
同一条前沿上的方案,为什么还需要继续比较?
报告使用生成架构与模拟问卷输入。图中的位置是课程模型结果,不能直接当作某条现实绿道的效果。
CHEME / SYSEN 6800 · 21 NOVEMBER 2022
共享单车:把借车和还车放在一起看。
Citi Bike 课程报告讨论有桩共享单车的站点供需:一个地方可能没有车,另一个地方却没有空位。模型把车辆调度成本与未满足借车、还车需求的惩罚成本一起考虑,并用假设的站点供需讨论调度。
原作明确记录了实现尚未完成:惩罚项没有正确接入,求解返回全零调度。这个结果提醒我,读模型时也要核对实现:目标函数里是否真的包含了想解决的问题,约束是否表达了原来的设想。
下方实验把这个问题缩成三个站点,让借车、还车和调度次数都看得见。先手动分配、逐阶段检查,再给三项成本定价:多调一辆车,究竟能减少多少服务缺口?
同样是零调度,原因可能完全不同。漏算借还缺口,模型看不到服务损失;三项都算进去后,调车太贵,也可能仍然值得保持原位。因此,核对结果时既要看最优值,也要看借还缺口和成本构成。下方可以改惩罚、找价格分界,再把选中的分配载回站点验证。
课程编号以原报告封面为准;原作位置:模型介绍、实现与结论。 查看项目短档案 ↗
亲手调度 / 2026 年另行设计的演示
有车可借,也要有位可还。
三个虚构站点,每站 8 个车位、共 12 辆初始车辆。先调车,再依次处理借车和还车。试着减少借不到车、还不进站的次数,也看看要调多少辆。
B 站需要更多车,A 站也要为还车留出空位。
A 站
7/ 81 个空位
- 借车需求
- 1
- 还车需求
- 4
B 站
1/ 87 个空位
- 借车需求
- 6
- 还车需求
- 0
C 站
4/ 84 个空位
- 借车需求
- 2
- 还车需求
- 2
调度只改变分布,不改变总车辆数。每调 1 辆,记 1 辆次。
模型假设与逐站对照
任意两站可直接调车,忽略距离、车程与调度设备;本次借还需求预先已知。先借后还,不追踪骑行时间;还车可来自网络外部。三个情境和所有数值均为网站演示另行设计。
| 站点 | 调度后 | 借车后 | 还车后 | 借车缺口 | 还车缺口 |
|---|---|---|---|---|---|
| A | 7 | 6 | 8 | 0 | 2 |
| B | 1 | 0 | 0 | 5 | 0 |
| C | 4 | 2 | 4 | 0 | 0 |
目标函数检查 / 同一组站点,换一种取舍
调车值不值?先把漏掉的代价算进去。
先只算调车成本,再把借不到车、还不了车的代价加回来。下方会穷举全部分配,找出在这组成本下总成本最低的方案。数值均为练习用的成本点数。
不调车,账面成本是 0。
仍有 5 次借车缺口、2 次还车缺口。
按当前惩罚计值,漏算了 28 点。
最低总成本 5
调车 5 + 借车缺口 0 + 还车缺口 0 = 5 点。
A/B/C:2 / 6 / 4;最少调 5 辆次。共 3 种分配并列最优。
当前总成本 28
调车 0 + 服务缺口 28 点,比最优值多 23 点。
按已计划的 0 辆次计费,来回调动也计入。
并列时依次选调车较少、缺口总数较少、A/B 分配较小的一份作展示。惩罚设为 0,表示这一项不影响成本目标;不代表需求已经得到满足。
展开取舍图:多调几辆,能少留多少服务缺口?
只保留调车次数与服务惩罚之间互有取舍的分配。同一点可对应多种站点分配;圆点描边加粗表示按当前调车单价达到最低总成本。
| 最少调车 | 服务惩罚 | 同点分配数 | A / B / C | 操作 |
|---|---|---|---|---|
| 0 | 28 | 1 | 7 / 1 / 4 | |
| 1 | 20 | 1 | 6 / 2 / 4 | |
| 2 | 12 | 1 | 5 / 3 / 4 | |
| 3 | 8 | 2 | 4 / 4 / 4 | |
| 4 | 4 | 3 | 3 / 5 / 4 | |
| 5 | 0 | 3 | 2 / 6 / 4 |
展开敏感性分析:调车单价到多少,推荐会改变?
固定借车惩罚 4 点、还车惩罚 4 点,让每辆次调车成本在 0—20 点之间连续变化。下表给出各开区间内的一份最优分配;分数是精确分界值。
| 调车单价(不含两端) | A / B / C | 最少调车 | 借 / 还缺口 | 并列数 |
|---|---|---|---|---|
| 0 < c < 4 | 2 / 6 / 4 | 5 | 0 / 0 | 3 |
| 4 < c < 8 | 5 / 3 / 4 | 2 | 3 / 0 | 1 |
| 8 < c < 20 | 7 / 1 / 4 | 0 | 5 / 2 | 1 |
- 单价 = 0:9 种分配最优,调车次数为 5 / 6 / 7。
- 单价 = 4:9 种分配最优,调车次数为 2 / 3 / 4 / 5。
- 单价 = 8:3 种分配最优,调车次数为 0 / 1 / 2。
- 单价 = 20:1 种分配最优,调车次数为 0。
核对全部 61 种分配与成本
所有站点分配都按最少调车次数计费,忽略距离和车程。总车辆数固定为 12,各站 0—8 辆,借车发生在还车之前。
| A/B/C | 调车 | 借车缺口 | 还车缺口 | 调车成本 | 服务惩罚 | 总成本 | 最优 |
|---|---|---|---|---|---|---|---|
| 2/6/4 | 5 | 0 | 0 | 5 | 0 | 5 | 是 |
| 3/6/3 | 5 | 0 | 0 | 5 | 0 | 5 | 是 |
| 4/6/2 | 5 | 0 | 0 | 5 | 0 | 5 | 是 |
| 1/6/5 | 6 | 0 | 0 | 6 | 0 | 6 | — |
| 1/7/4 | 6 | 0 | 0 | 6 | 0 | 6 | — |
| 2/7/3 | 6 | 0 | 0 | 6 | 0 | 6 | — |
| 3/7/2 | 6 | 0 | 0 | 6 | 0 | 6 | — |
| 1/8/3 | 7 | 0 | 0 | 7 | 0 | 7 | — |
| 2/8/2 | 7 | 0 | 0 | 7 | 0 | 7 | — |
| 3/5/4 | 4 | 1 | 0 | 4 | 4 | 8 | — |
| 4/5/3 | 4 | 1 | 0 | 4 | 4 | 8 | — |
| 5/5/2 | 4 | 1 | 0 | 4 | 4 | 8 | — |
| 2/5/5 | 5 | 1 | 0 | 5 | 4 | 9 | — |
| 5/6/1 | 5 | 1 | 0 | 5 | 4 | 9 | — |
| 1/5/6 | 6 | 1 | 0 | 6 | 4 | 10 | — |
| 4/7/1 | 6 | 1 | 0 | 6 | 4 | 10 | — |
| 0/6/6 | 7 | 1 | 0 | 7 | 4 | 11 | — |
| 0/7/5 | 7 | 1 | 0 | 7 | 4 | 11 | — |
| 0/8/4 | 7 | 1 | 0 | 7 | 4 | 11 | — |
| 3/8/1 | 7 | 1 | 0 | 7 | 4 | 11 | — |
| 4/4/4 | 3 | 2 | 0 | 3 | 8 | 11 | — |
| 5/4/3 | 3 | 2 | 0 | 3 | 8 | 11 | — |
| 3/4/5 | 4 | 2 | 0 | 4 | 8 | 12 | — |
| 2/4/6 | 5 | 2 | 0 | 5 | 8 | 13 | — |
| 1/4/7 | 6 | 2 | 0 | 6 | 8 | 14 | — |
| 5/7/0 | 6 | 2 | 0 | 6 | 8 | 14 | — |
| 0/5/7 | 7 | 2 | 0 | 7 | 8 | 15 | — |
| 4/8/0 | 7 | 2 | 0 | 7 | 8 | 15 | — |
| 5/3/4 | 2 | 3 | 0 | 2 | 12 | 14 | — |
| 4/3/5 | 3 | 3 | 0 | 3 | 12 | 15 | — |
| 6/4/2 | 3 | 2 | 1 | 3 | 12 | 15 | — |
| 3/3/6 | 4 | 3 | 0 | 4 | 12 | 16 | — |
| 6/5/1 | 4 | 2 | 1 | 4 | 12 | 16 | — |
| 2/3/7 | 5 | 3 | 0 | 5 | 12 | 17 | — |
| 6/6/0 | 5 | 2 | 1 | 5 | 12 | 17 | — |
| 1/3/8 | 6 | 3 | 0 | 6 | 12 | 18 | — |
| 0/4/8 | 7 | 3 | 0 | 7 | 12 | 19 | — |
| 5/2/5 | 2 | 4 | 0 | 2 | 16 | 18 | — |
| 6/3/3 | 2 | 3 | 1 | 2 | 16 | 18 | — |
| 4/2/6 | 3 | 4 | 0 | 3 | 16 | 19 | — |
| 3/2/7 | 4 | 4 | 0 | 4 | 16 | 20 | — |
| 2/2/8 | 5 | 4 | 0 | 5 | 16 | 21 | — |
| 6/2/4 | 1 | 4 | 1 | 1 | 20 | 21 | — |
| 5/1/6 | 2 | 5 | 0 | 2 | 20 | 22 | — |
| 7/3/2 | 2 | 3 | 2 | 2 | 20 | 22 | — |
| 4/1/7 | 3 | 5 | 0 | 3 | 20 | 23 | — |
| 7/4/1 | 3 | 3 | 2 | 3 | 20 | 23 | — |
| 3/1/8 | 4 | 5 | 0 | 4 | 20 | 24 | — |
| 7/5/0 | 4 | 3 | 2 | 4 | 20 | 24 | — |
| 6/1/5 | 1 | 5 | 1 | 1 | 24 | 25 | — |
| 7/2/3 | 1 | 4 | 2 | 1 | 24 | 25 | — |
| 5/0/7 | 3 | 6 | 0 | 3 | 24 | 27 | — |
| 4/0/8 | 4 | 6 | 0 | 4 | 24 | 28 | — |
| 7/1/4 | 0 | 5 | 2 | 0 | 28 | 28 | — |
| 6/0/6 | 2 | 6 | 1 | 2 | 28 | 30 | — |
| 8/2/2 | 2 | 4 | 3 | 2 | 28 | 30 | — |
| 8/3/1 | 3 | 4 | 3 | 3 | 28 | 31 | — |
| 8/4/0 | 4 | 4 | 3 | 4 | 28 | 32 | — |
| 7/0/5 | 1 | 6 | 2 | 1 | 32 | 33 | — |
| 8/1/3 | 1 | 5 | 3 | 1 | 32 | 33 | — |
| 8/0/4 | 1 | 6 | 3 | 1 | 36 | 37 | — |
CHERRY STREET / DESIGN CONCEPT
街区网站:让人知道这里有什么,接下来去哪里。
Cherry Street 的原始演示稿,把商业改善区(BID)作为未来发展的构想。网站与社交媒体的任务,则是让访客认识街区:区域介绍、商户与重要位置地图、图集、联系方式和到访指引。
材料考虑先借助既有的旅游信息平台介绍街区,再随着地区发展建设独立网站,并让社交媒体、标识与其他品牌材料相互衔接。这里展示的是当时的提案思路。
现在做自己的个人网站,我也会继续想这些很具体的问题:人从哪里进来,想了解什么,读完之后又能去哪里?把信息组织清楚,和把页面做得好看,同样值得反复打磨。
如果继续发展这份街区提案,我会挑一条实际到访路线复核:访客找到一家商户后,能否确认位置、获得到访指引,再回到街区继续探索?随后换成维护者的视角:商户信息变了由谁更新,地图与社交媒体上的内容是否一起调整。这些是我现在会补做的检查。
原作位置:Website Focus、Future Website Development 与 Connections with Other Branding Methods。 查看项目短档案 ↗
